Буровая горизонтальная шнековая станция WPS-80L



Буровая горизонтальная шнековая станция WPS-80L

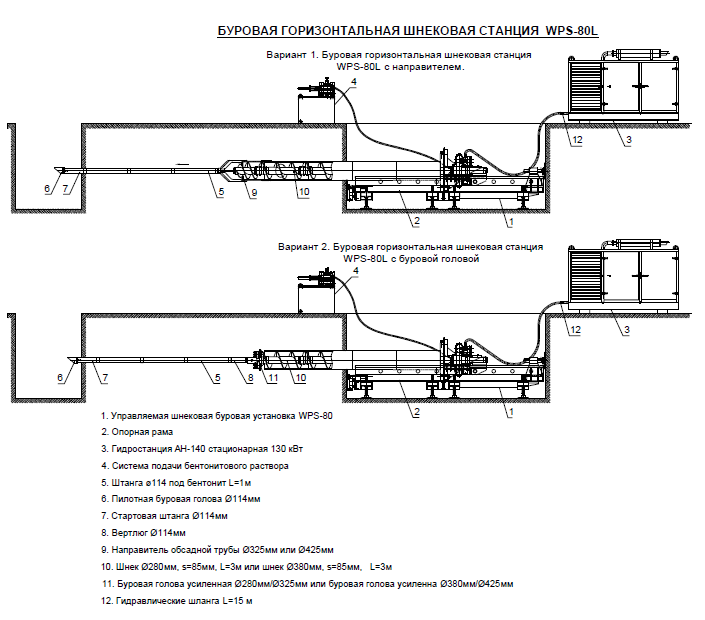

в комплект входит -

1.Силовая установка– состоит из стального корпуса, в котором находятся:
  • гидроцилиндр (2 шт.);
  • двухмоторная поворотная головка с шестерней, приводящей в движение шпиндель;
  • запорная стенка для крепления колец, толкающих обсадные и монтажные трубы;
  • крепления силовой установки к опорной раме, позволяющие передвигать силовую установку вдоль рамы.
2.Опорная рама L= 4300 мм- состоит из нескольких сегментов:
  • неподвижной стальной рамы, по которой передвигается силовая установка, оснащенная отверстиями для установки фиксаторов;
  • опорные стопы для установки наклона буровой установки в стартовом котловане;
  • двух опорных лап сзади для переноса усилия подачи;
  • двух опорных лап спереди для переноса тагового усилия.

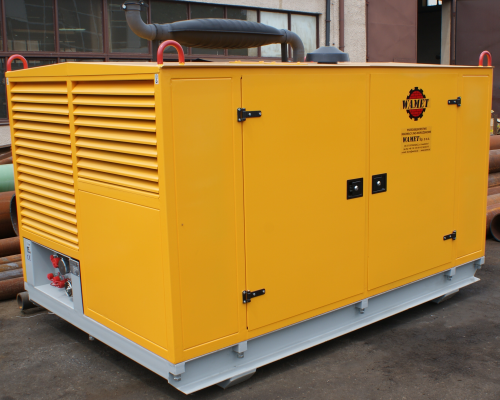

3.Гидростанция AH-140, предназначена для подачи масла в гидросистему буровой установки по двум независимым потокам: первый – крутящий момент, второй – силовая подача и бентонитовый насос. Гидростанция AH-140 - это гидравлический привод с двигателем внутреннего сгорания, предназначенный для питания управляемых шнековых буровых установок типа WPS. Подсоединение гидроостанции АН-140 к управляемой шнековой буровой установке WPS осуществляется с помощью гибких гидравлических шлангов с быстроразъемными соединениями. Гидростанция AH-140 предназначена для использования вне помещения, на строительных площадках.
4.Система подачи бурового раствора, охлаждает и смазывает штанги
5.Штанга Ø114мм под бентонит, L=1м(80 шт.), предназначена для осуществления пилотного бурения в заданном направлении и подачи бурового раствора.
6.Шнек Ø280мм, s=85мм, L=3м (27 шт.). Шнек Ø380мм, s=85мм, L=3м(27 шт.), предназначен для выведения грунта внутри трубы при горизонтальной прокладке коммуникаций.
7.Пилотная буровая голова Ø114мм, предназначена для корректировки управления пилотной колоны (штанги  Ø114мм)
8.Усиленная буровая голова Ø325мм, Ø425мм, предназначена для разрыхления грунта, чтобы шнекам легче было выводить грунт внутри трубы при горизонтальной прокладке коммуникаций
9.Вертлюг Ø114мм– предназначен для соединения штанги ø114 мм с усиленной буровой головой.
10.Стартовая штанга Ø114мм– несёт в себе зонд системы оптической слежения
11.Направитель обсадной трубы Ø325мм, Ø425мм, - представляет собой трубу с конической металлической вставкой. Используются для забора грунта внутрь прокладываемой трубы с последующим выведением грунта с помощью шнеков.

Технические характеристики
1. Производительность насоса секции I n=2300 обр./мин    л/мин    250
2. Производительность насоса секции II n=2300 обр./мин    л/мин    130
3. Двигателем внутреннего сгорания
  • мощность ,кВт 130
  • номинальные обороты, об./мин 2300
4.Вес маслостанции АН -140 2600 кг.
5. Длина опорной рамы 4300 мм.
6. Общий вес в полном комплекте 19500 кг.
