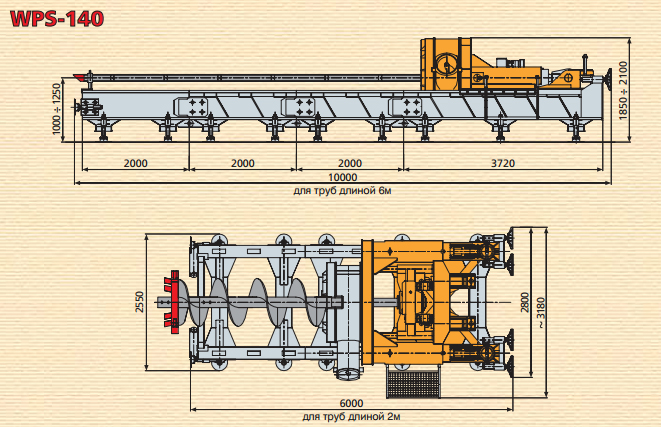

Управляемые шнековые буровые установки - WPS-140

Спецификация

Установки WPS производятся в следующих вариантах: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140.

Техническое описание

Установки WPS производятся в следующих вариантах: WPS-40, WPS-50S, WPS-50, WPS-60, WPS-80, WPS-80S, WPS-100, WPS-140.

Lp.	МОДЕЛЬ БУРОВОЙ УСТАНОВКИ	ЕДИНИЦЫ	WPS-40	WPS-50	WPS-50S	WPS-60	WPS-80	WPS-80S	WPS-100	WPS-140
1	ДИАМЕТР ВДАВЛИВАЕМЫХ ТРУБ	мм	150 ÷ 420	200 ÷ 510	200 ÷ 510	200 ÷ 610	200 ÷ 820	200 ÷ 820	200 ÷ 1020	400 ÷ 1450
2	МАКС. ДЛИНА БУРЕНИЯ	м	50	70	70	70	80	80	80	90
3	МАКС. УСИЛИЕ ПОДАЧИ	кН	600	980	980	980	160	1600	2000	3700
4	КРУТЯЩИЙ МОМЕНТ	кНм	6	14	14	16	24	18	24	40
5	ДЛИНА ВДАВЛИВАЕМЫХ ТРУБ	м	1; 2; 3;	1; 2; 3;	1	1; 2; 3;	1; 2; 3;	1	2; 3;	2; 4; 6;
6	СИСТЕМА СЛЕЖЕНИЯ		телеоптическая + штанга ø88 мм	телеоптическая + штанга ø88 мм или 114 мм	телеоптическая + штанга ø88 мм или 114 мм	телеоптическая + штанга ø114 мм	телеоптическая + штанга ø114 мм	телеоптическая + штанга ø114 мм	телеоптическая + штанга ø114 мм	телеоптическая + штанга ø114 мм
7	МЕТОД БУРЕНИЯ
	ДЛЯ ДИАМЕТРА<500 ММ		Шнеки	Шнеки	Шнеки	Шнеки	Шнеки	Шнеки	Шнеки	Шнеки
	ДЛЯ ДИАМЕТРА >500 ММ		-	-	-	-	Расширитель  с приводом, имеющим момент 20кНм	Расширитель  с приводом, имеющим момент 20кНм	Расширитель  с приводом, имеющим момент 24кНм	Расширитель  с приводом, имеющим момент 14кНм
8	РЕКОМЕНДУЕМАЯ ДЛИНА ШНЕКА/6-УГОЛЬНИК	м/мм	1 / s=51	1 / s=65	1 / s=65	1 / s=65	1 / s=104	1 / s=85	1 или 2 / s=104	2 / s=104
9	МИН. РАЗМЕРЫ КОТЛОВАНОВ	мм	2500 x 1500	2700 x 1800	Ø2000	2700 x 1800	2700 x 2100	Ø2500	3200 x 2300	6200 x 3500
10	МАССА БУРОВОЙ УСТАНОВКИ С I СЕГМЕНТОМ ОПОРНОЙ РАМЫ	кг	1000	1200	1100	1350	2750	2900	6000	11000
	МАССА БУРОВОЙ УСТАНОВКИ (БЕЗ ИНСТРУМЕНТА)	кг	1400	1900		2000	4000		8200	18000
11	ПОТРЕБЛЕНИЕ ГИДРАВЛИЧЕСКОГО МАСЛА
	ОБОРОТЫ	л/мин мПa	70 / 20	120 / 18	120 / 18	180 / 20	220 / 20	220 / 20	220 / 20	300 / 20
	ХОД	л/мин мПa	25 / 32	40 / 32	40 / 32	50 / 32	75 / 32	75 / 32	75 / 32	100 / 32
12	РЕКОМЕНДУЕМАЯ МОЩНОСТЬ ГИДРОСТАНЦИИ	квТ	35	60	60	80	90	90	130	130
13	Рекомендуемая гидростанция	МОДЕЛЬ	AH40 AH80	AH-80 AH-100	AH-80 AH-100	AH-100	AH-120 AH-140	AH-120	AH-120 AH-140	AH-140 AH-160
