Микротоннельные комплексы

Спецификация

UM-98/114
UM-130/170

Urządzenia do mikrotunelowania


Микротоннелирование – это технология выполнения управляемого горизонтального прокола, в которой за буровой головой, оснащенной собственным гидроприводом, вдавливаются трубы с помощью находящейся в стартовом котловане домкратной станции.

Направление бурения контролирует лазерный луч, за которым на мониторе наблюдает оператор, управляющий буровой машиной из операторской, находящейся над стартовым котлованом.


Пилотная голова может отклоняться на несколько градусов от оси, в которой находятся идущие следом трубы, благодаря чему в любой момент можно корректировать направление бурения.

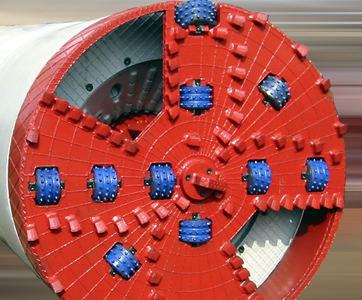

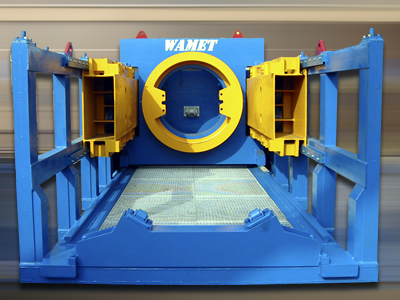

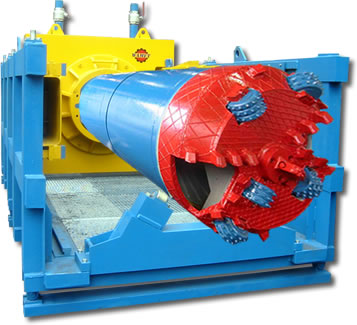

Буровая голова состоит из вращающего щита и дробилки шлама. Транспортировка шлама происходит с помощью бурового раствора.



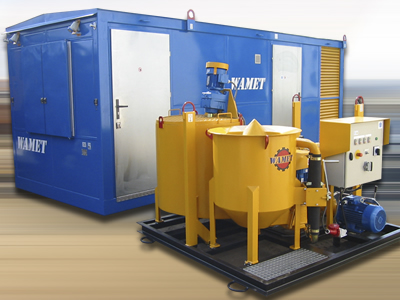

Технические параметры



tunelowanie_fotka_1.jpgUrządzenie do mikrotunelowaniaUrządzenie do mikrotunelowania


Технические параметры

Модель

UM-100/114

UM-130/170

Диаметр бурения

980 мм, 1120 мм

1295 мм, 1725 мм

Номинальная длина

150 м

200 м

Стартовый котлован:

  • Длина
  • Ширина
  • 6500 мм
  • 3000 мм
  • 6500 мм
  • 4000 мм

Транспортировка шлама

буровой раствор

буровой раствор

Контроль над направлением бурения

лазерный луч

лазерный луч

Отклонения управляющего элемента

ок. 3 градусов

ок. 3 градусов

Привод

гидростанция с двигателем внутреннего сгорания

гидростанция с двигателем внутреннего сгорания

Мощность двигателя

110 кВт

130 кВт

Масса

48 600 кг

60 000 кг




Технология микротоннелирования

Technologia mikrotunelowania

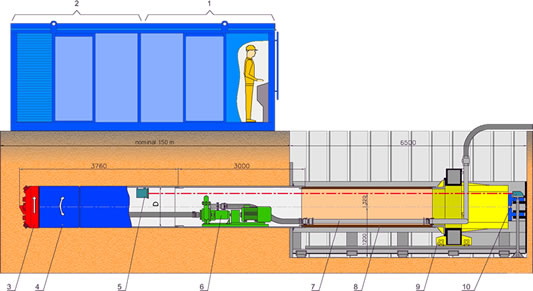

  1. операторская
  2. гидростанция
  3. буровой щит
  4. пилотная голова
  5. оптический детектор
  6. бентонитовый насос
  7. шланги для подачи бурового раствора
  8. рабочая труба
  9. домкратная станция
  10. лазер





tunelowanie_fotka_4tunelowanie_fotka_5tunelowanie_fotka_6

Z placu budowy

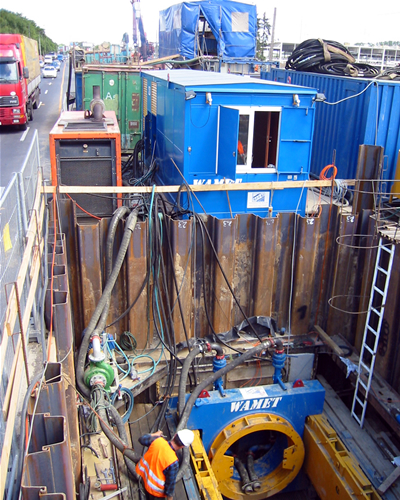

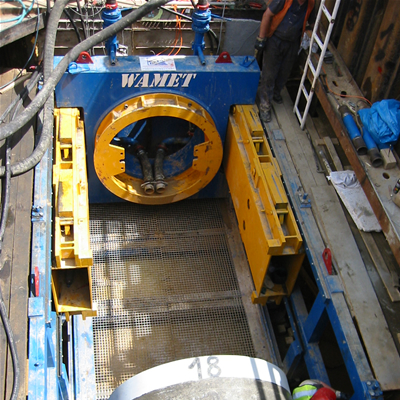

ustawianie głowicy wiercącej na stacji pchającej w komorze startowej
Установка буровой головы на домкратной станции в стартовом котловане

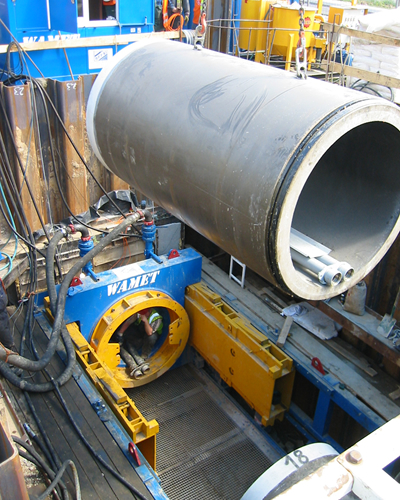

wiercenie i wciskanie przeciskowych rur instalacyjnych (Hobas)
Бурение и вдавливание рабочих труб (Hobas)

kontrola parametrów wiercenia na monitorze w sterówce
Контроль параметров бурения на мониторе в операторской

wyjście głowicy wiercącej w komorze końcowej
Выход буровой головы в приемном котловане

przygotowanie do wyciągania głowicy po zakończonym przewiercie
Подготовка к демонтажу буровой головы после окончания бурения

wyciąganie głowicy wiercącej
Вытягивание буровой головы

Прокол диаметром 980 мм и длиной 150 м закончен успешно
