Поршневой вакуумный насос PTP-65E и PTP-65S

Спецификация



Pompa tłokowo-próżniowa PTP65E i PTP65S

Поршневой вакуумный насос является универсальным поршневым насосом для снижения уровня грунтовых вод, может работать во всех видах грунтов. Характеризуется простой и жесткой конструкцией, высокой надежностью и эффективностью.

В зависимости от вида почвы насос обслуживает от 40 до 100 иглофильтров и от 40 до 300 м всасывающих труб. Насос засасывает воздух, смесь вода-воздух и воду, создавая вакуум до 9,6 м.

Насос PTP-65 производится в двух версиях:

  • PTP-65 E – с электродвигателем
  • PTP-65 S – с двигателем внутреннего сгорания

В стандартной версии насос изготавливается как стационарный насос на санях. По специальному заказу может быть установлен на колесное шасси.

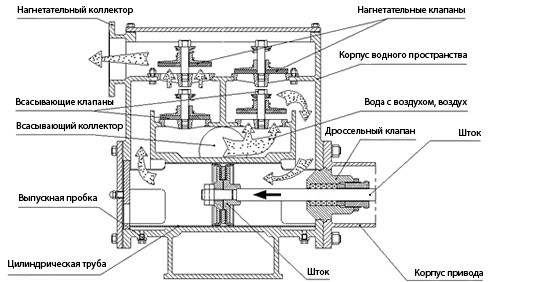

Принцип действия



Pompa tłokowo-próżniowa PTP65E i PTP65S - zasada działania



Иглофильтровая установка

Pompa tłokowo-próżniowa PTP65E i PTP65S

1. насос PTP-65
2. гибкий соединительный элемент коллектора
3. всасывающий коллектор
4. тройник
5. колено
6. гибкий соединительный элемент иглофильтра
7. иглофильтр
8. гибкий иглофильтр
9. заглушка
10. труба

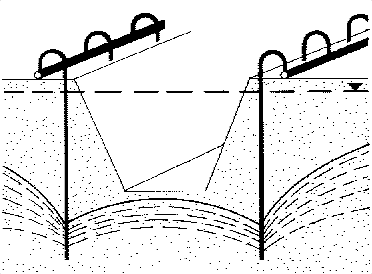

Принцип снижения уровня грунтовых вод в открытом котловане с помощью иглофильтров


Idea odwadniania wykopu otwartego za pomocą igłofiltów



Преимущества

  • всасывание воды, воздуха и смеси вода-воздух
  • всасывание с глубины до 9,6 м
  • пульсирующий характер работы, предотвращающий засорение иглофильтров [см. рисунок]
  • очень высокий коэффициент полезного действия
  • высокая эксплуатационная надежность
  • простая и жесткая конструкция
  • минимальные затраты на техническое обслуживание
  • очень простая эксплуатация




Технические характеристики


Дренажный насос



Технические характеристики



Тип насоса

PTP-65 Е

PTP-65 S

Макс. интенсивность потока воды

65 м3/час

65 м3/час

Макс. интенсивность потока воздуха

65 м3/час

65 м3/час

Высота всасывания

9,6 м

9,6 м

Высота прокачки

20 м

20 м

Патрубки всасывающие

133 мм

133 мм

Патрубки напорные

133 мм

133 мм

Привод



-тип двигателя

-мощность

-скорость вращения

электрический



Sg 132 S4

5,5 кВт

1450 oб./мин

внутреннего сгорания

Kubota Diesel

6,3 кВт

1800 oб./мин

Потребление топлива

-------

1,3 л/час

Напряжение питания

3x 400В 50Гц

3x 380В 50Гц

12 В от аккумулятора мин. 40 A.ч

Тип топлива

-

дизельное

Объем топливного бака

-

5,5 л (15 л)

Масса насоса

880 кг

880 кг

Гарантированный уровень акустической мощности (согласно PN-EN ISO 3744)

96 дБА

110 дБА
