Спецификация

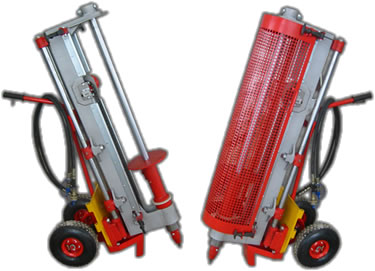

Ударный зонд модель WSU-63 предназначен для исследования грунта динамичным зондом,методами:
- DPL легкий зонд
- DPM средний зонд
- DPH тяжелый зонд
- DPSH очень тяжелый зонд
в соответствии с Польской Нормой PN-B-04452:2002 "Геотехника - Полевые исследования".
Ударное устройство во время работы закреплено на направляющей вертикальной буровой установки с возможностью его перемещения по ней, питается от гидравлической системы установки.

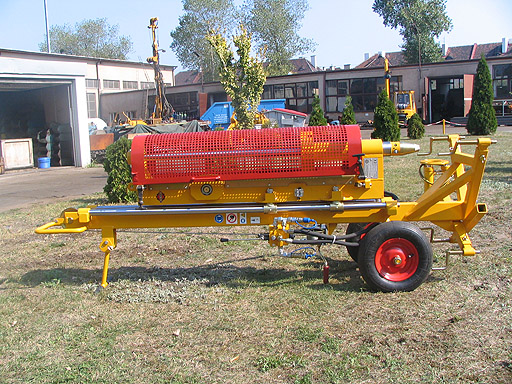

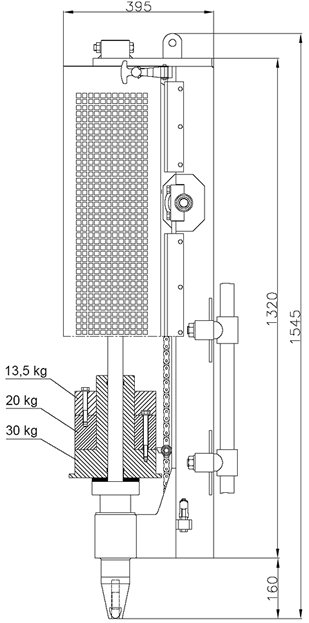

Технические данные
Технические данные
Модель зонда | DPL легкий | DPM средний | DPH тяжелый | DPSH очень тяжелый |
Масса молота [кг] | 10 | 30 | 50 | 63,5 |
Высота падения [мм] | 500 | 500 | 500 | 750 |
Диаметр наковальни (подбабника) [мм] | 100 | 125 | 125 | 125 |
Масса наковальни (подбабника) [мм] | 5,9 | 12 | 12 | 12 |
Масса устройства с молотом [кг] | 75 | 100 | 120 | 133,5 |
Диаметр штанги [мм] | 22 | 32 | 32 | 32 |
- Подача масла - 10 л/мин
- Давление масла – 5 мПа
- Механизм подъема молота - цепной

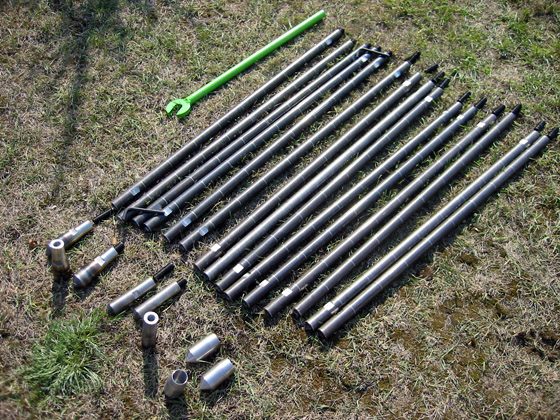

- Оснащение – счетчик количества ударов, необходимых для установки зонда на необходимую глубину

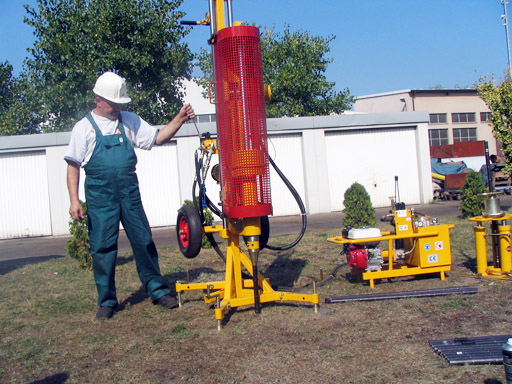

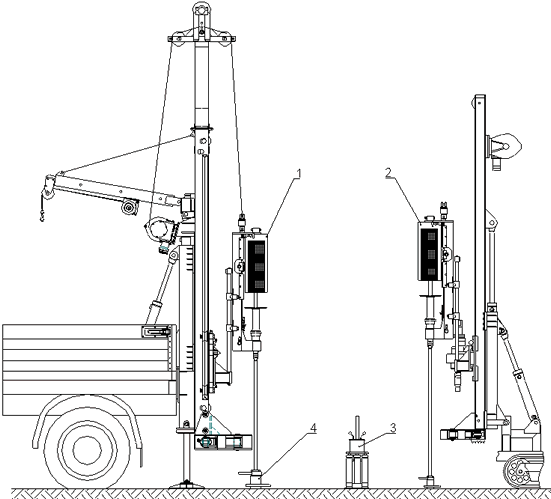

Применение

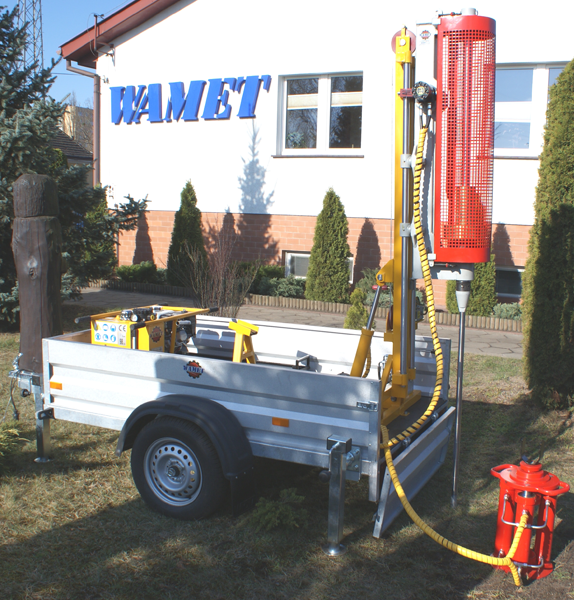

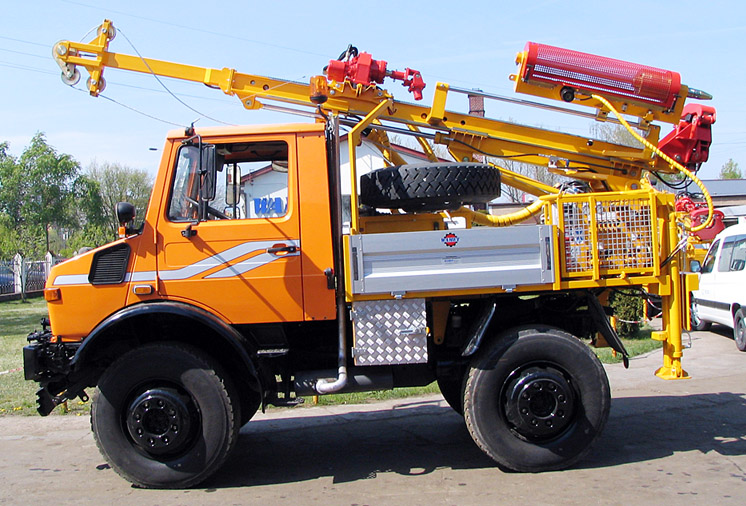

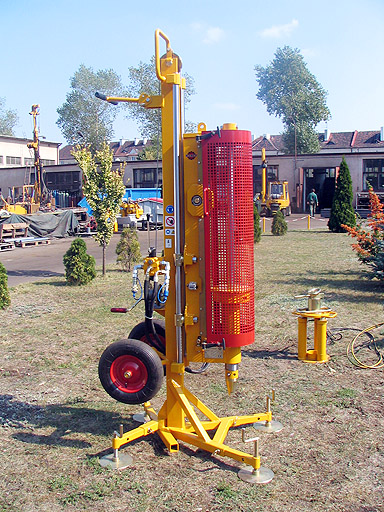

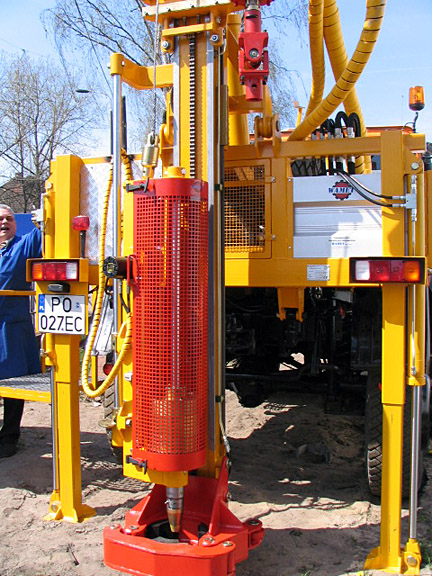

- ударный зонд WSU-63 на автомобильной буровой установке H30SM
- ударный зонд WSU-63 на гусеничной буровой установке MWG-6

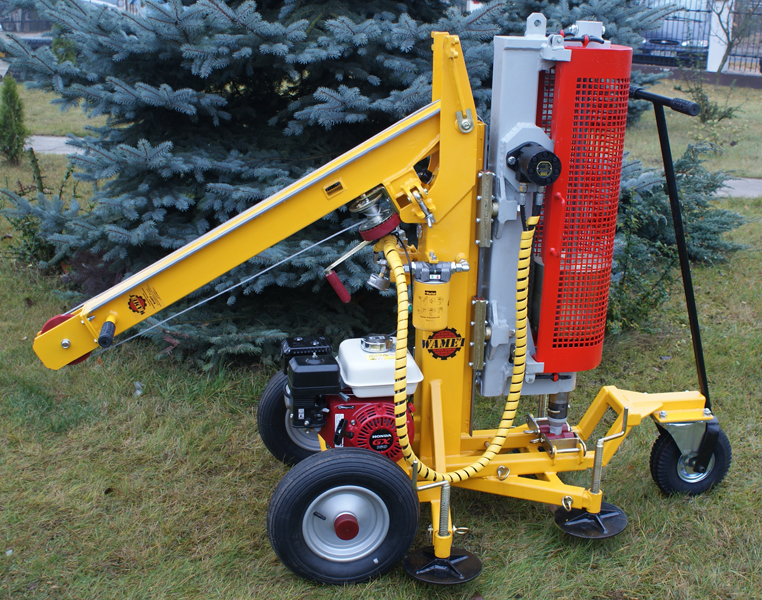

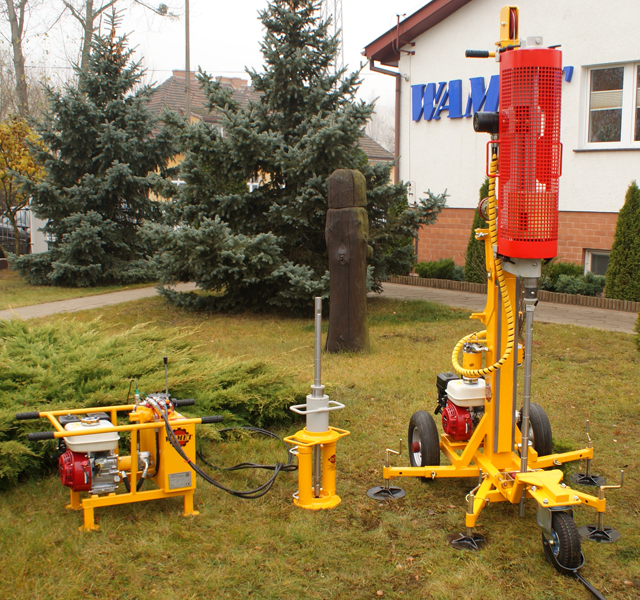

- гидравлический подъемник для извлечения штанг
- поддерживающий зажим
