Автомобильная буровая установка модель H25SI

Спецификация


Wiertnica samochodowa H25SI


·                     Буровая установка модель H25SI установлена на шасси автомобиля IVECO Daily 4х4 (допустимая общая масса 5500 кг) и предназначена для бурения с циркуляцией бурового раствора «вправо». Может быть оснащена плунжерным буровым насосом производительностью 250 или 350 дм3/мин. с максимальным рабочим давлением 4 мПа или центробежным насосом по желанию заказчика.

·                     Главный привод гидравлических насосов буровой установки – от отдельной гидростанции с двигателем внутреннего сгорания, установленной за кабиной автомобиля или от двигателя автомобиля ИВЕКО через две проставки отбора мощности.

·                     Буровая установка может комплектоваться по индивидуальному желанию владельца машины.

·                     Комплектацию буровой установки следует каждый раз согласовывать с производителем.



Технические характеристики

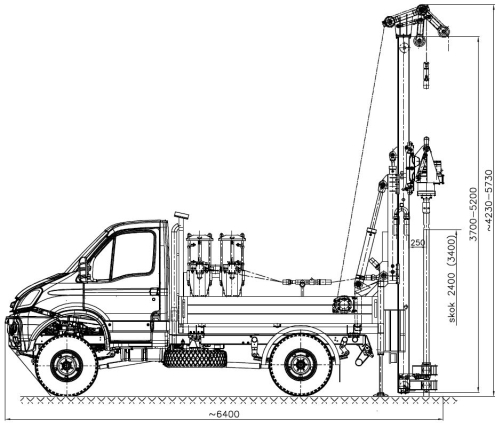

Автомобильная буровая установка H25SI в рабочем положении

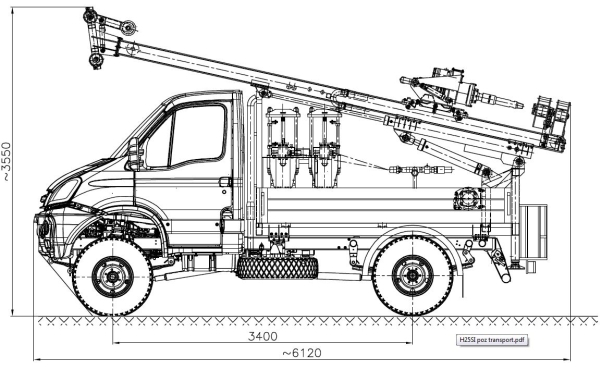

Автомобильная буровая установка H25SI в транспортном положении


 Технические характеристики




АВТОМОБИЛЬНАЯ буровая установка

МОДЕЛЬ

H25SI

Макс. диаметр бурения

мм

Ø160

Глубина бурения

м

60÷100

Длина отрезка буровой штанги

мм

2000 (3000)

Двойной зажим для разбора штанги

мм

Ø70÷230

БУРОВАЯ ГОЛОВА

Передача

I

II

Крутящий момент

даНм

400

200

Скорость вращения

обр./мин.

40

80

Направляющая



Длина

мм

3700 (5200)

Ход буровой головы

мм

2400 (3400)

Усилие подачи

кН

24 (21)

Усилие извлечения

кН

35 (42)

Движение направляющей



Ход

мм

1300

Усилие подачи

кН

85 (96)

Усилие извлечения

кН

120 (140)

ГИДРАВЛИЧЕСКАЯ ЛЕБЕДКА



МАКС. СИЛА НАТЯЖЕНИЯ КАНАТА

кН

12 (29)

ДИАМЕТР КАНАТА

мм

Ø10 (Ø12)

ДЛИНА КАНАТА

м

50 (120)

ПЛУНЖЕРНЫЙ БУРОВОЙ НАСОС



МОДЕЛЬ



PPN250 (PPN350)

МАКС. ПРОИЗВОДИТЕЛЬНОСТЬ

дм3/мин.

250 (350)

МАКС. ДАВЛЕНИЕ

мПa

4

ШИРИНА БУРОВОЙ УСТАНОВКИ

мм

2070

МАССА БУРОВОЙ УСТАНОВКИ (БЕЗ КОМПЛЕКТУЮЩЕГО ОБОРУДОВАНИЯ)

кг

2400÷2800
